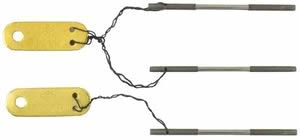

螺紋測量用三針是每組具有確定的相同公稱直徑的三個量針，以間接法測量螺紋中徑。符合GB標準。
|
 |
| 編 號 |
準確度等級 |
公稱直徑D(mm) |
質量（kg） |
| 921-01 |
0;1 |
0.118
|
0.000010 |
| 0.142 |
0.000015 |
| 0.185 |
0.000025 |
| 0.250 |
0.000047 |
| 0.291 |
0.000063 |
| 0.343 |
0.000088 |
| 0.433 |
0.000140 |
| 0.511 |
0.000194 |
| 0.572 |
0.000243 |
| 0.724 |
0.000439 |
| 0.796 |
0.000530 |
| 0.866 |
0.000628 |
| 1.008 |
0.000850 |
| 1.157 |
0.001120 |
| 1.302 |
0.001419 |
| 1.441 |
0.001738 |
| 1.553 |
0.002019 |
| 1.732 |
0.002232 |
| 1.833 |
0.002499 |
| 2.050 |
0.003127 |
| 2.311 |
0.003973 |
| 2.595 |
0.005010 |
| 2.886 |
0.006197 |
| 3.106 |
0.007178 |
| 3.177 |
0.007510 |
| 3.550 |
0.009376 |
| 4.120 |
0.012630 |
| 4.400 |
0.014404 |
| 4.773 |
0.016950 |
| 5.150 |
0.019730 |
| 6.212 |
0.028710 |
|
| 準確度等級 |
公稱直徑D的尺寸偏差
|
圓度公差 |
| μ m |
| 0 |
±0.25 |
0.25 |
| 1 |
±0.50 |
0.50 |
|
訂貨說明：
請按產品編號、直徑及等級訂貨。例：螺紋測量用三針0.1181級，標注為：921-01-0.118/1 |
| 測量螺紋中徑時，建議根據被測螺紋的螺距選用相應公稱直徑的量針，參見下表。 |
公制螺紋（螺距）
(mm) |
被測螺紋的螺距 |
梯形螺紋（導程）
(mm) |
量針公稱直徑D
(mm) |
英制螺紋
（每英寸上的牙數） |
| 50° |
60° |
| 0.2 |
- |
- |
- |
0.118 |
| (0.225) |
| 0.25 |
0.142 |
| 0.3 |
0.185 |
| - |
80 |
| 0.35 |
72 |
| 0.4 |
64 |
0.25 |
| 0.45 |
56 |
| 0.5 |
48 |
0.291 |
| 0.6 |
- |
0.343 |
| - |
44 |
| 40 |
40 |
| 0.7 |
- |
- |
0.433 |
| 0.75 |
36 |
| 0.8 |
32 |
32 |
| - |
28 |
28 |
0.511 |
| 1 |
- |
27 |
0.572 |
| - |
26 |
26 |
| 24 |
24 |
| 1.25 |
22,20,19 |
20 |
0.724 |
| - |
18 |
18 |
0.796 |
| 1.5 |
16 |
16 |
0.866 |
| 1.75 |
14 |
14 |
1.008 |
| - |
- |
- |
2 |
| 2 |
12 |
13 |
- |
1.157 |
| - |
- |
12 |
| 11 |
11 1/2 |
2※ |
1.302 |
| - |
11 |
- |
| 2.5 |
10 |
10 |
1.441 |
| - |
9 |
9 |
3 |
1.553 |
| 3 |
- |
- |
3※ |
1.732 |
| - |
8 |
8 |
- |
1.833 |
| 3.5 |
7 |
7 1/2 |
4 |
2.050 |
| - |
- |
7 |
- |
| 4 |
6 |
6 |
4※ |
2.311 |
| 4.5 |
- |
5 1/2 |
5 |
2.595 |
| 5 |
5 |
5 |
5※ |
2.886 |
| - |
- |
- |
6 |
3.106 |
| 5.5 |
4 1/2 |
4 1/2 |
6※ |
3.177 |
| 6 |
4 |
4 |
- |
3.550 |
| - |
3 1/2 |
- |
8 |
4.120 |
| 3 1/4 |
8※ |
4.400 |
| 3 |
- |
4.773 |
| 2 7/8、2 3/4 |
10 |
5.150 |
| 2 5/8、2 1/2 |
12 |
6.212 |
|
注1：選擇量針的公稱直徑測量單頭螺紋中徑時，除標有※符號的螺距外，由于螺紋牙形半角偏差而產生的測量誤差甚小可忽略不計。
注2：當用量針測量梯形螺紋中徑出現量針表面低于螺紋外徑和測量通端梯形螺紋塞規中徑時，按帶※號的相應螺距來選擇量針；此時應計入牙形半角偏差對測量結果的影響。 |
